Einbau der Waeco Funk-Fernbedienung in den Polo 9N

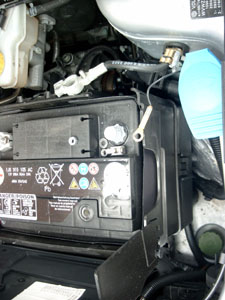

Vor dem Einbau der Waeco magic touch MT-150-VW10 muß zuerst der Minuspol der Batterie abgeklemmt werden damit es keinen Kurzschluß gibt. Uhrzeit, Tageskilometerzähler gehen dabei verloren und je nach Radio muß man den Sicherheitscode eingeben, nachdem am Ende der Minuspol wieder angeschlossen wird. Eventuell funktioniert auch das automatische komplette herunter- bzw. herauffahren der Fenster nicht mehr. In diesem Fall muß man bei geschlossenen Fenstern den Knopf zum Hochfahren der Fenster zehn Sekunden lang drücken, danach müßten die Fensterheber wieder wie gewohnt funktionieren.

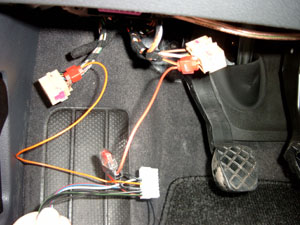

Zuerst werden die Polo spezifischen Kabel an der Spannungsversorgung angeschlossen. Das rote Kabel wird am rot/gelben Kabel des fünfpoligen braunen Steckers angeschlossen, das orange Kabel am schwarzen Kabel von Pin 12 des 18-poligen braunen Steckers. Für die Blinkeransteuerung verbindet man noch das schwarz/weiße Kabel mit dem schwarz/weißen Kabel von Pin 16 des 16-poligen schwarzen Steckers und das schwarz/grüne Kabel mit dem schwarz/grünen Kabel von Pin 14 des 16-poligen schwarzen Steckers.

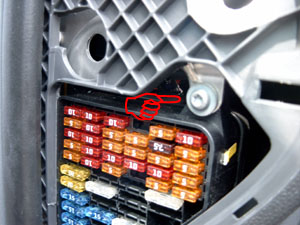

Das schwarze Kabel mit der Ringhülse muß an einem Massepunkt angeschlossen werden. Die Schrauben die den Sicherungskasten befestigen bieten sich hier an.

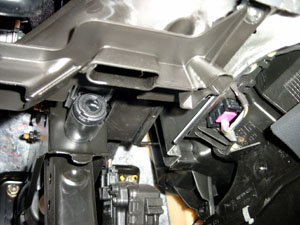

Das Zentralverriegelungs-Steuergerät ist leider schlecht zugänglich. Zuerst muß der Luftauslass in der Nähe des Gaspedals abmontiert werden.

Nun kann man das graue und das schwarz/grüne Kabel am weiß/blauen Kabel von Pin 6 des 23-poligen schwarzen Steckers anschließen. So nun noch die Kabel schön verlegen und das war's schon.

Wo man das Steuergerät für die Funk-Fernbedienung plaziert ist eigentlich egal. Ich habe es oberhalb der Sicherungen befestigt. Wenn man das Fahrzeug entriegelt leuchten die Blinker zweimal auf, beim Verriegeln leuchten sie einmal. Übrings: Wenn man das Fahrzeug mit der Fernbedienung verriegelt verhält es sich wie wenn es von außen abgeschlossen wird, nicht wie wenn es von innen verriegelt wird, d.h. nach Abschließen über die Funk-Fernbedienung kann man bis zum Aufschließen die elektr. Fensterheber nicht mehr nutzen, selbst bei eingeschalteter Zündung.
