Einbau der Innenleuchte des Passat W8 in den Polo 9N

Zumindest in der Basisversion des 9N ist die Innenleuchte nicht sehr praktisch. Wenn man sowieso eine andere Innenleuchte einbauen will bietet sich da die Innenleuchte vom Passat W8 an. Wie die Innenleuchte vom Golf hat sie eine Leseleuchte für den Fahrer und Beifahrer, aber zusätzlich sind bei eingeschaltetem (Stand-)Licht die Schalter beleuchtet und der Innenraum wird durch zwei rote LEDs ausgeleuchtet. Die Bestellnummer für die Leuchte in perlgrau ist 3B7 947 105 F 2EN.

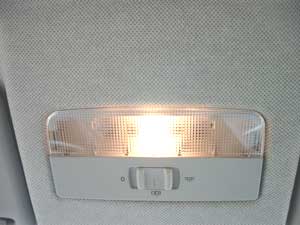

Die alte Leuchte ist schnell ausgebaut. Das klare Plastikteil kann man einfach ausclipsen. Danach muß man zwei Schrauben links und rechts von der Sofittenlampe lösen und schon kann man die komplette Innenleuchte herausnehmen. Fast alle VW Innenleuchten haben momentan die gleichen Maße (ca. 15 cm x 7 cm, in Polo 9N, Golf 4, Passat, ...) aber leider haben nicht alle die gleichen Stecker. Für die VW Alarmanlage mit Innenraumüberwachung wird eine komplett andere Innenleuchte eingebaut, die man nicht so leicht durch die W8 Leuchte ersetzen kann.

Da der vorhandene Stecker nicht in die W8 Leuchte paßt, habe ich die Kabel durch eine Lüsterklemme mit dem neuen Stecker verbunden. Zusätzlich muß auch ein Kabel zum Lichtschalter gelegt werden, da die LEDs und die Beleuchtung der Schalter ja nur bei eingeschaltetem Licht leuchten sollen.

Der neue Stecker hat 6 Pins, von denen lediglich 4 benötigt werden.

Pin 1: Das neu zu verlegende Kabel. Es wird mit dem blau/grauen Kabel am Lichtschalter verbunden, damit die LEDs und die Schalter der W8 Leuchte bei angeschaltetem Fahrzeuglicht leuchten.
Pin 2: unbenutzt
Pin 3: Türkontakt (braun/schwarz)
Pin 4: Masse (braun)
Pin 5: 12 V (rot/schwarz)
Pin 6: unbenutzt

Da ich an den Kabeln gearbeitet habe, habe ich die Sicherung für die Innenbeleuchtung abgezogen (in der linken Spalte die Dritte von oben). Den Lichtschalter kann man leicht ausbauen. Dazu muß man in nur hineindrücken, dann auch Standlicht stellen und schon kann man den kompletten Lichtschalter herausziehen.

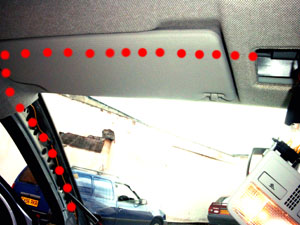

Das neu zu verlegende Kabel kann man in der A-Säule verlegen. Die Plastikverkleidung der A-Säule kann man einfach ausclipsen. Leider ist es recht schwierig das Kabel von der Mitte zur A-Säule zu schieben. Ich habe den Haltegriff oberhalb der Türe abmontiert und habe das Kabel an einen geradegebogenen Kleiderbügel aus Draht befestigt, den ich dann von der Tür Richtung Mitte geschoben habe.

Nun muß man die Kabel nur noch anschließen und die W8 Leuchte funktioniert schon.
